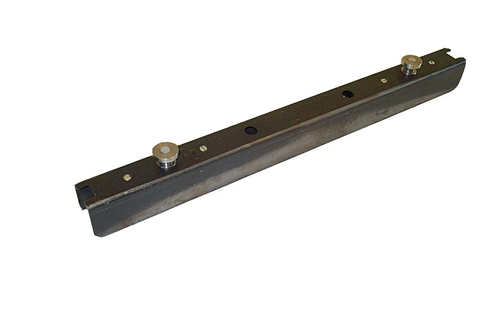

BGW-Abschalsystem Typ HM13 Die Komfortlösung für Plattendecken- und Doppelwandfertigung
Dieses Abschalsystem, bestehend aus einem Abschalprofil (Stahl QSTE380) mit eingebautem magnetischen Spannmechanismus, kann in unterschiedliche Schalungen eingebaut werden. Es ist besonders für die Produktion von Filigran- bzw. Doppelwänden und Gitterträgerdecken geeignet.

Das Abschalprofil (Auflageflächen sind gehobelt) wird durch den Spannmechanismus auf den Schalboden gezogen, wodurch eine exakte Kantenausbildung des zu betonierenden Teils erreicht wird. Dadurch, dass das System eine Einheit bildet, sind Messfehler unmöglich. Die einfache und schnelle Handhabung erhöht zudem die Arbeitssicherheit. Mit Hilfe des passenden Ablösehebels lässt sich das System wieder leicht vom Schalboden lösen und entfernen.

Durch die getrennte Anordnung von Spannmechanismus und Bedienknauf, sowie Spannmechanismus und Schalung, werden die beim Betonieren auf Schalung und Magnet eingeleiteten Kräfte absorbiert.
Die eingebauten Vorspannelemente sind geschützt positioniert, wodurch das Schalungssystem unempfindlicher gegen Verschmutzung ist. Hinweis: Vor Erstgebrauch Profile in Schalöl einlegen!

Um die Stapelfähigkeit zu ermöglichen und ein Zusammenhaften der Abschalprofile zu vermeiden, besteht der Bedienknauf aus nicht magnetischem Material. Das System kann auch Magazin- und Roboterfähig geliefert werden.

Bei Defekt kann die alte Schalung, durch Lösen von 3 Schrauben, leicht ausgetauscht werden.

Abweichende Formen und Abmessungen erhalten Sie auf Anfrage.

BGW-Abschalsystem Typ HM13


Art.-Nr.

Länge

mm

Anzahl

Magnete

Fase

10x45°

Gewicht

ca. kg

Preis Euro/ Stück

3200

500

1

einseitig

3,35

122,71

3205

500

1

beidseitig

3,35

122,71

3210

1000

2

einseitig

6,70

235,19

3215

1000

2

beidseitig

6,70

235,19

3220

1500

2

einseitig

9,05

250,53

3225

1500

2

beidseitig

9,05

250,53

3230

2000

2

einseitig

11,40

265,87

3235

2000

2

beidseitig

11,40

265,87

3240

2500

2

einseitig

13,75

281,21

3245

2500

2

beidseitig

13,75

281,21

3250

3000

2

einseitig

16,10

296,55

3255

3000

2

beidseitig

16,10

296,55

3260

3500

2

einseitig

18,45

311,89

3265

3500

2

beidseitig

18,45

311,89

3270

4000

2

einseitig

20,80

327,23

3275

4000

2

beidseitig

20,80

327,23

3280

4000

3

einseitig

21,80

429,49

3285

4000

3

beidseitig

21,80

429,49
mit Stahlfeder als Federelement
Längenausgleichsprofil passend zum Abschalprofil HM13

zum Aufsetzen, Blechstärke 2 mm,
Länge 1.000 mm



Art.-Nr.

Bezeichnung

Preis Euro/ Stück


Längenausgleichsprofil mit Magnet

130,27


Längenausgleichsprofil ohne Magnet

30,68



Abschalprofil zum Austausch
Auflageflächen gehobelt


Art.-Nr.

Gewicht

Fase 10x45°

Preis Euro/ mtr.


4,70 kg/m

einseitig

30,68


4,70 kg/m

beidseitig

30,68




BGW-Abschalsystem Typ HM13
Zubehör / Bau-, Ersatzteile


Art.-Nr.

Bezeichnung
Preis Euro/ Stück

3350

Haftmagnet Typ HM13
102,26

3360

Ablösehebel
43,46

3365

Bedienknauf – antimagnetisch
7,67
56291
Zylinderschraube M8x60 - verzinkt
0,28
56345
Zylinderschraube M8x60 - Edelstahl
0,56

3373

Spannelement - Stahlfeder
3,89
3384
Hubbegrenzung
1,59

56290

Fixierschraube M8x12
0,19
56283
Gewindestift M8x10
0,18

3306

Befestigungsbild für 1 Magnet HM13
3,68

3304

Ausklinkungen für Magazin/Lagerung beidseitig
3,27

3302

Aushebeschrägen für Querabsteller beidseitig
3,37

3300

Bohrungen für Robotergreifer (2 je Profil)
2,97

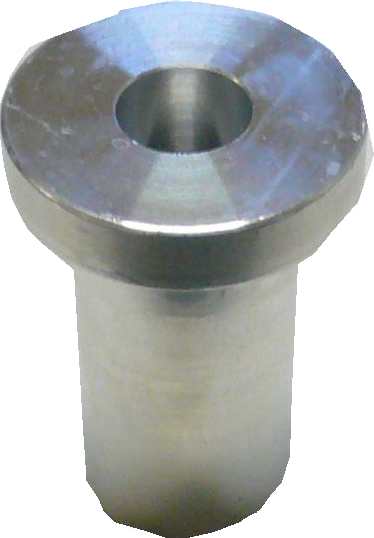

Bedienknauf
Zylinderschraube
Stahlfeder





Fixierschraube

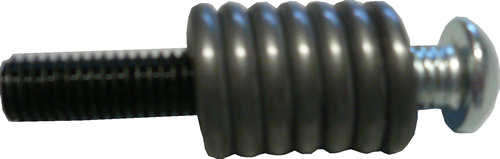

Fixierschraube mit Stahlfeder
Ablösehebel


Sonderausführung HM13

HM13 Allgemein
Haftmagnet Aussparungskörper
Sonderausführung HM13

Verlängerung 1 HM13

Verlängerung 2 HM13
Sonderhöhen HM13
Verlängerung 1 HM13
Verlängerung 2 HM13
