| BGW-Doppelwellenanker
DWL + DWK |
|
| Ausführung
wie BGW-Stabanker, jedoch mit gewelltem Betonstahlende.
Sie eignen sich durch ihre Bauform besonders für schlanke Betonfertigteile
und zum Einbau in dünne Wände.
In die galv. verzinkte (gold-cromatiert) oder
aus Edelstahl gefertigte Hülse ist ein Rd-Gewinde geschnitten, das
vor dem Einbau in das Betonfertigteil eingefettet werden sollte.
Zur Fixierung an Stahlschalungen werden
BGW-Magnete Typ HM 4 empfohlen. Um den richtigen
Sitz des Ankers im eingebauten Zustand zu gewährleisten,
müssen BGW-Haltescheiben oder BGW-Aussparungskörper
mit Kennzeichnung verwendet werden.
Um das Eindringen von Schmutz und Beton in
das Gewinde der Hülse zu verhindern, werden Verschlußstopfen aus
Kunststoff bzw. Haltescheiben verwendet.
Ankerlänge und Stabdurchmesser
können auf Ihren speziellen Einbaufall geändert werden. Dabei
ist jedoch zu berücksichtigen, dass sich die Laststufe ändern
kann.
Zur
Information: Die Angaben der metallischen Traglast
wurden erstmalig am 27.06.1989 im Untersuchungsbericht G3-MPW
33-now-kol durch den technischen Überwachungsverein Bayern
E.V. nachgewiesen. Überwachung im eigenen Labor. Durch
Ausziehversuche von Transportankern aus unbewehrten Betonprüfkörpern
- Versuchsbericht M-Nr. 2920256 vom 26.02.1992 (durch LGA Bayern).
Bei den Versuchen wurden damals die ungünstigsten Anker
sowie die ungünstigsten Einbaufälle gewählt.
|
|
|
|
| |

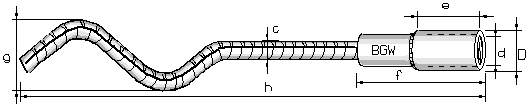

| DWL
- Doppelwellenanker, lange Form - Hülse verzinkt und chromatiert |
|
Art.Nr.
|
Last-
stufe t
|
Typ
d x h
|
D
mm
|
e
mm
|
f
mm
|
g
= mind.
c x 2,5
|
Verp.Einh.
Stück
|
Gewicht
in kg
|
Preis
Euro/ Stück
|
|
0200
|
0,5
|
Rd
12 x 137
|
16
|
22
|
40
|
20
|
250
|
0,08
|
0,77
|
|
0202
|
0,8
|
Rd
14 x 170
|
20
|
25
|
48
|
25
|
200
|
0,14
|
0,88
|
|
0204
|
1,2
|
Rd
16 x 216
|
21,5
|
27
|
58
|
30
|
100
|
0,19
|
1,18
|
|
0206
|
1,6
|
Rd
18 x 235
|
24
|
34
|
65
|
30
|
100
|
0,31
|
1,66
|
|
0208
|
2,0
|
Rd
20 x 257
|
27
|
35
|
70
|
35
|
50
|
0,44
|
2,07
|
|
0210
|
2,5
|
Rd
24 x 360
|
32
|
43
|
80
|
40
|
25
|
0,77
|
2,48
|
|
0212
|
4,0
|
Rd
30 x 450
|
38
|
56
|
101
|
50
|
1
|
1,39
|
4,24
|
|
0214
|
6,3
|
Rd
36 x 570
|
48
|
69
|
110
|
62
|
1
|
2,80
|
7,34
|
|
0216
|
8,0
|
Rd
42 x 620
|
54
|
80
|
140
|
70
|
1
|
3,88
|
11,40
|
|
0218
|
12,5
|
Rd
52 x 880
|
70
|
90
|
170
|
80
|
1
|
6,85
|
28,94
|
|
0273
|
15,0
|
Rd
56 x 1200
|
70
|
80
|
170
|
90
|
1
|
13,67
|
55,00
|
|
0218-60
|
20,0
|
Rd
60 x 1400
|
76
|
85
|
170
|
100
|
1
|
16,30
|
65,00
|
|
0218-1
|
22,0
|
Rd
48 x 1260
|
70
|
60
|
140
|
100
|
1
|
14,08
|
57,00
|
DWL-Doppelwellenanker,
lange Form - Hülse Edelstahl
|
Art.Nr.
|
Last-
stufe t
|
Typ
d x h
|
D
mm
|
e
mm
|
f
mm
|
g
= mind.
c x 2,5
|
Verp.Einh.
Stück
|
Gewicht
in kg
|
Preis
Euro/ Stück
|
|
0238E
|
0,5
|
Rd
12 x 137
|
16
|
22
|
40
|
20
|
250
|
0,08
|
2,61
|
|
0202E
|
0,8
|
Rd
14 x 170
|
20
|
25
|
48
|
25
|
200
|
0,14
|
3,20
|
|
0204E
|
1,2
|
Rd
16 x 216
|
21,5
|
27
|
58
|
30
|
100
|
0,19
|
4,35
|
|
0223E
|
1,6
|
Rd
18 x 235
|
24
|
34
|
65
|
30
|
100
|
0,31
|
6,75
|
|
0209E
|
2,0
|
Rd
20 x 257
|
27
|
35
|
70
|
35
|
50
|
0,44
|
8,10
|
|
0210E
|
2,5
|
Rd
24 x 360
|
32
|
43
|
80
|
40
|
25
|
0,77
|
9,64
|
|
0231E
|
4,0
|
Rd
30 x 450
|
38
|
56
|
101
|
50
|
1
|
1,39
|
22,55
|
|
0214E
|
6,3
|
Rd
36 x 570
|
48
|
69
|
110
|
62
|
1
|
2,80
|
32,42
|
|
0216E
|
8,0
|
Rd
42 x 620
|
54
|
80
|
140
|
70
|
1
|
3,88
|
49,03
|
|
0218E
|
12,5
|
Rd
52 x 880
|
70
|
90
|
170
|
80
|
1
|
6,85
|
63,25
|
|
|
|

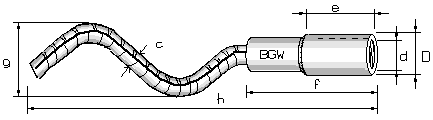

| DWK
- Doppelwellenanker, kurze Form - Hülse verzinkt und chromatiert |
|
Art.Nr.
|
Last-
stufe t
|
Typ
d x h
|
D
mm
|
e
mm
|
f
mm
|
g
= mind.
c x 2,5
|
Verp.Einh.
Stück
|
Gewicht
in kg
|
Preis
Euro/ Stück
|
|
0250
|
0,5
|
Rd
12 x 108
|
16
|
22
|
40
|
20
|
250
|
0,06
|
0,74
|
|
0252
|
0,8
|
Rd
14 x 130
|
20
|
25
|
48
|
25
|
200
|
0,11
|
0,87
|
|
0254
|
1,2
|
Rd
16 x 167
|
21,5
|
27
|
58
|
30
|
100
|
0,16
|
1,07
|
|
0256
|
1,6
|
Rd
18 x 175
|
24
|
34
|
65
|
30
|
100
|
0,23
|
1,64
|
|
0258
|
2,0
|
Rd
20 x 187
|
27
|
35
|
70
|
35
|
50
|
0,30
|
1,99
|
|
0260
|
2,5
|
Rd
24 x 240
|
32
|
43
|
80
|
40
|
25
|
0,54
|
2,35
|
|
0262
|
4,0
|
Rd
30 x 300
|
38
|
56
|
101
|
50
|
1
|
1,02
|
3,99
|
|
0264
|
6,3
|
Rd
36 x 380
|
48
|
69
|
110
|
62
|
1
|
1,89
|
6,98
|
|
0266
|
8,0
|
Rd
42 x 450
|
54
|
80
|
140
|
70
|
1
|
3,37
|
10,89
|
DWK
- Doppelwellenanker, kurze Form - Hülse Edelstahl
|
Art.Nr.
|
Last-
stufe t
|
Typ
d x h
|
D
mm
|
e
mm
|
f
mm
|
g
= mind.
c x 2,5
|
Verp.Einh.
Stück
|
Gewicht
in kg
|
Preis
Euro/ Stück
|
|
0250E
|
0,5
|
Rd
12 x 108
|
16
|
22
|
40
|
20
|
250
|
0,06
|
2,58
|
|
0207E
|
0,8
|
Rd
14 x 130
|
20
|
25
|
48
|
25
|
200
|
0,11
|
3,20
|
|
0254E
|
1,2
|
Rd
16 x 167
|
21,5
|
27
|
58
|
30
|
100
|
0,16
|
4,19
|
|
0255E
|
1,6
|
Rd
18 x 175
|
24
|
34
|
65
|
30
|
100
|
0,23
|
6,75
|
|
0257E
|
2,0
|
Rd
20 x 187
|
27
|
35
|
70
|
35
|
50
|
0,30
|
8,08
|
|
0260E
|
2,5
|
Rd
24 x 240
|
32
|
43
|
80
|
40
|
25
|
0,54
|
9,31
|
|
0261E
|
4,0
|
Rd
30 x 300
|
38
|
56
|
101
|
50
|
1
|
1,02
|
22,01
|
|
0263E
|
6,3
|
Rd
36 x 380
|
48
|
69
|
110
|
62
|
1
|
1,89
|
31,44
|
|
0266E
|
8,0
|
Rd
42 x 450
|
54
|
80
|
140
|
70
|
1
|
3,37
|
48,01
|
|
| |
|
|
