Einbauanleitung für DWK /

Einbauanleitung für BGW Anker mit Datenkopf

Mindestbewehrung für alle Gewindeanker mit Gewinde M/Rd12, M/Rd14, M/Rd16: 2 Matten Q 131 (150x5 mm). Bei Gewindeanker mit derm Gewinde M/Rd18, M/Rd20, M/Rd24, M/Rd30, M/Rd36, M/Rd42, M/Rd52: 2 Matten Q 188 (150x6 mm). Zusatzbewehrung bei Schräg- und Querzug.





Zulässige Belastung in kg >= 15N7mm2 Betonwürfeldruckfestigkeit
Typ Rd
Länge
Axial-/Schräg- zug
Z cm
Mindestplatten- dicke t/cm
Mindestrand- abstand e/cm
12 120 500/250 30 6 16
14 150 800/400 40 7 20
16 180 1200/600 40 8 30
18 200 1600/800 50 10 35
20 200 2000/1000 55 11 40
24 260 2500/1250 60 12 45
30 380 4000/2000 65 14 55
36 430 6300/3150 80 20 70
42 455 8000/4000 100 24 80

Die Verbindung mit der Schalung erfolgt durch Schrauben bzw. Kunststoff-Haltescheiben.

Gegen Verschmutzung der Gewinde sind Verschlußstopfen zu verwenden.

Die Lasttabellen sind auf zwei Beton-Würfeldruckfestigkeiten aufgebaut: 15N/mm2 und 25N/mm2. Für den jungen Beton mit 15N/mm2 sind für Querzug die Querzugbügel nach Tabelle erforderlich.

Für den schon erhärteten Beton mit mindestens 25N/mm2 Druckfestigkeit ist für die Schrägzugwerte zulässige Tragfähigkeiten mit und ohne Schrägzugbügel angegeben.

Auf Wunsch liefern wir Ihnen passend zu allen Typen die Schräg- und Querzugbügel.

Vor dem Einbau in das Betonteil ist eine Sichtkontrolle durchzuführen und zu prüfen ob:

a.) das Gewinde funktionstüchtig ist

b.) das Querloch,

c.) der Bewehrungsstab oder

d.) der Stopfen

beschädigt ist.

Seilschlaufen sind sofort zu beseitigen

  1. wenn das Seil beschädigt ist

  2. wenn das Gewindeteil beschädigt ist (gebogen durch Schrägzug, etc.)

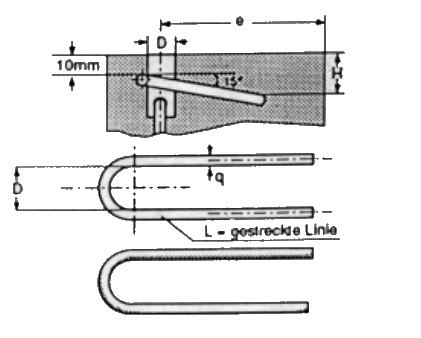

Zusatzbewehrungen bei Quer- und Schrägzug


Querzugbügel 60° abgewinkelt (BSt 500 S)

Gewinde
D mm
q mm
H mm
L mm

Rd 12

16,5

8

30

260

Rd 14

20,0

8

31

330

Rd 16

22,0

8

43

350

Rd 18

25,0

10

56

380

Rd 20

27,7

10

57

450

Rd 24

31,0

10

59

500

Rd 30

41,0

14

82

550

Rd 36

48,0

14

84

600

Rd 42

54,0

20

100

670

Rd 52

70,0

20

125

700


Schrägzugbügel gerade (BSt 500 S)

Gewinde
D mm
q mm
H mm
L mm

Rd 12

16,5

8

45

260

Rd 14

20,0

8

55

330

Rd 16

22,0

8

60

350

Rd 18

25,0

10

65

380

Rd 20

27,7

10

70

450

Rd 24

31,0

10

80

500

Rd 30

41,0

14

85

550

Rd 36

48,0

14

90

600

Rd 42

54,0

20

95

670

Rd 52

70,0

20

100

700
